快速了解：

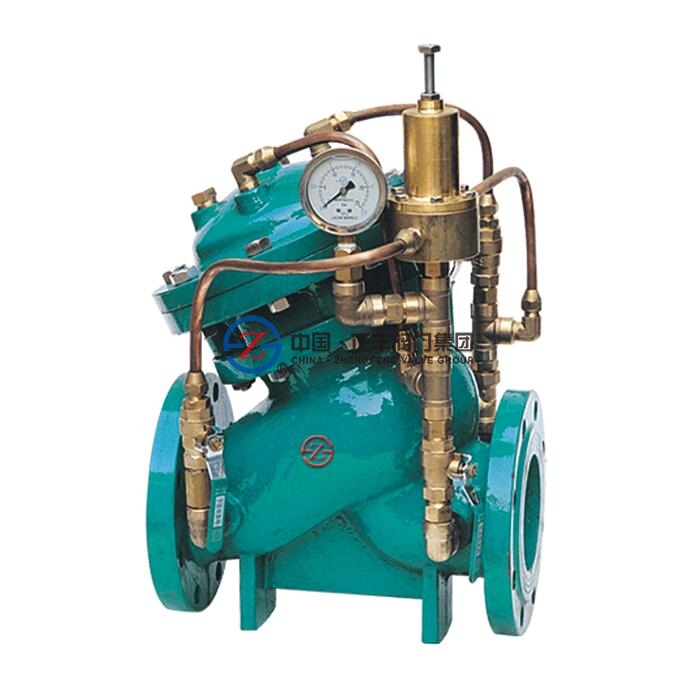

斜體式水力控制閥也是一種自動類閥門，它的動作原理、結構與隔膜式水力控制閥基本一致。它具有隔膜式同樣的優點和功能，它的感應部件同樣是膜片，主要不同之處是主閥體采用斜體式，這樣使該類閥門比隔膜式和活塞式的流阻系數更小，流量更大。而且通過對膜片下腔的結構及閥瓣結構的改進，使該閥的調節性更好。
斜體式的膜片室的結構與前面介紹的膜片式水力控制閥不同。如上圖所示，膜片室的下腔被設計成獨立的空腔，它可以根據不同用途選擇是否與主閥腔相通。這樣不但可以實現上下膜片室單獨控制，從而可使用外部的壓力源驅動閥門的開關，而不受介質壓力的限制，又能實現緩開緩閉等功能。
斜體式水力控制閥的上、下膜片室、膜片組件、閥桿、閥瓣等部件可整體拆下取出，這給維修帶來了極大的方便。
斜體式水力控制閥的閥桿采用中段導向，避免了閥桿兩端導向易出現不同心的弊端。
